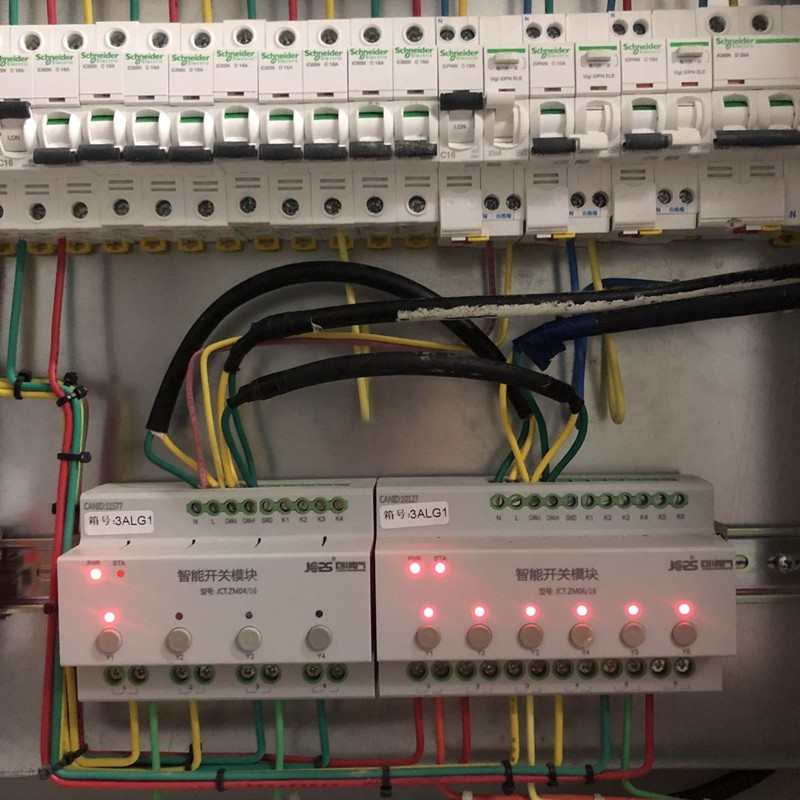

控制器提供4回路，10A/回路的繼電器輸出，用于控制鎮流器主回路的開關，也可用于控制普通開關負載。此外還提供4路1-10V的控制信號，用于控制使用1-10V控制信號的高頻電子鎮流器，以對熒光燈進行調光。模塊面板上有模塊運行指示燈和對應回路狀態指示燈，通過按鍵可直接對每個回路進行開關或調光控制。模塊采用標準導軌安裝，接線采用高可靠的插拔式接線端子，使得其非常易于工程安裝與維護。結合本地控制按鈕和回路狀態指示燈，調試非常簡單方便。模塊預留了一個緊急信號(例如消防)接口，這可以保證在緊急情況下對特殊照明設備的固定要求。此外該款產品還可以為總線提供DC 24V，250mA的電源。



ML-DF0410 智能調光控制器 巨川電氣產品說明書

技術指標：

工作電源：220VAC/(1-5W)

工頻耐壓：AC2KV/min

絕緣電阻：>50MΩ

各回路額度電流：16A，浪涌沖擊120A

各回路額度電壓：220VAC

計量路數：單相1路，總計量模式

通信接口：RS485總線

開關量輸入：1DI，內部提供12VDC供電

工作環境：-20～60℃，10～95%無凝露

存儲環境：-30～70℃，10～95%無凝露

ML-DF0410設計步驟
   （1）選用適當技術規格的控制器
   ①按電光源性質和場地照明效果設計的燈光布置進行回路的分類或分組，形成邏輯上可獨立控制的燈路。
   ②計算每條回路的實際視在功率并統計系統總回路數。
   ③按計算出的功率和回路數選擇相應型號、規格和數量的控制器。
   ④將確定的控制器繪入圖紙。
   （2）選擇用戶要求使用的控制面板
   用戶控制面板的操作方式與常規使用的開關面板相似。 不同的是控制面板上的每個按鈕能完成各種不同的智能任務，并不受控制區域范圍限制。
   （3）形成分布式控制網絡系統
   用一條五類通信線將區域內的所有控制面板，輔件和開關控制器等連接起來構成一個分布式控制網絡。
   ①選配系統其它控制輔件。
   ②將每一個實際控制區域或系統設計區域內選用的控制面板，控制輔件和控制器等用五類通信線全部按菊花鏈方式互連起來，構成整體的控制系統。

ML-DF0410 智能調光控制器 巨川電氣接線說明：
   24V+：5.08插拔端子電源輸入
   A：5.08插拔端子485總線高輸入
   B：5.08插拔端子485總線低輸入
   GND：5.08插拔端子電源地
   AO1~AO67.62固定端子1~10V輸出。
