巨川電氣--基于互聯網的動環監控系統設計

掃一掃!

掃一掃!

人氣：發表時間：2021-02-17 21:19:31【大中小】

巨川電氣--基于互聯網的動環監控系統設計來源：http://m.cc10085.com/

隨著物聯網與云計算技術的發展，作為國內測控領域的領先者，公司投入上千萬元研發“天涯明月”智能測控物聯網云平臺。將監控系統接入物聯網運營平臺使用也成為一種趨勢。
系統架構：

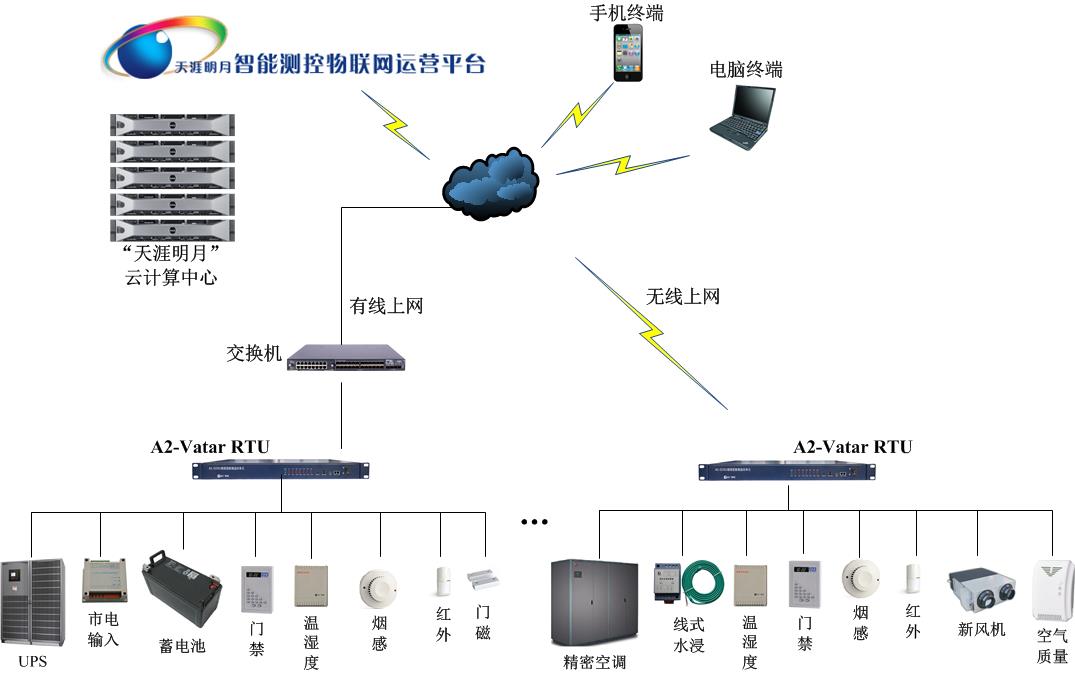

系統架構圖如下所示：

        優點：
        1、用戶無需建設監控中心；
        2、降低初期建設成本與人員的投入；
        3、系統平臺統一管理；
        4、系統定時自檢，保證客戶端可靠性；
        5、專業的系統安全防護服務；
        6、7X24小時熱線支持。
      監控單元：
        機房監控單元現場傳輸一般采用TCP/IP方式，傳輸組網設備統一采用集中數據采集器A2-EPS1012N或A2-EDSU，具體數量根據監控內容、采集方式、測點數量而定。

監控對象	采集設備	配置說明	配置數量
三相電壓	三相電壓傳感器	1路市電或1臺配電柜	1
直流電壓	直流電壓傳感器	1組蓄電池	1
電量參數	智能電表	1路市電或1臺配電柜	1
溫濕度	溫濕度傳感器	20平米－40平米	1
水浸傳感器	針式水浸傳感器	1臺空調下方或1個漏水點	1
水浸傳感器	線式水浸傳感器	1臺空調下方或1個漏水點，按空調周長配置感應繩長	1
消防	煙感	20平米	1
普通空調	空調狀態檢測器	1臺掛式或柜式空調	1
普通空調	空調紅外遙控器	1臺掛式或柜式空調	1
防盜	紅外	1個門	1
	門磁	1個門	1
	斷線告警器	空調室外機、蓄電池、天饋線等	1
	位移偏差傳感器	1臺空調室外機	1
視頻	網絡攝像機	1個30平米機房配置1個，室內有吊頂可配置半球，無吊頂可配置槍機，室外可配置槍機或球機	1
門禁	門禁	1個門配置1套門禁（單門門禁控制器、讀卡器、鎖、電源、開門按鈕）	1
集中監控采集器		A2-Vatar RTU	1臺或多臺
