采用全分散分布式總線結構，并符合國際通用的EIB標準和LEED認證要求，系統強大的擴展性，為系統的擴建提供良好的解決方案,系統主要輸入單元、輸出單元、系統單元和傳輸網絡構成：信號輸入主要為智能面板，感應模塊等，信號輸出為智能照明控制模塊，調光模塊，定時模塊，后臺系統主要分耦合器，中央監控軟件等。系統設計時充分考慮整體智能系統所涉及的各個子系統的信息共享，確保智能系統總體結構的良好性能，合理性，可擴展性和兼容性，能集成不同廠商不同類型的產品。

產品優勢：

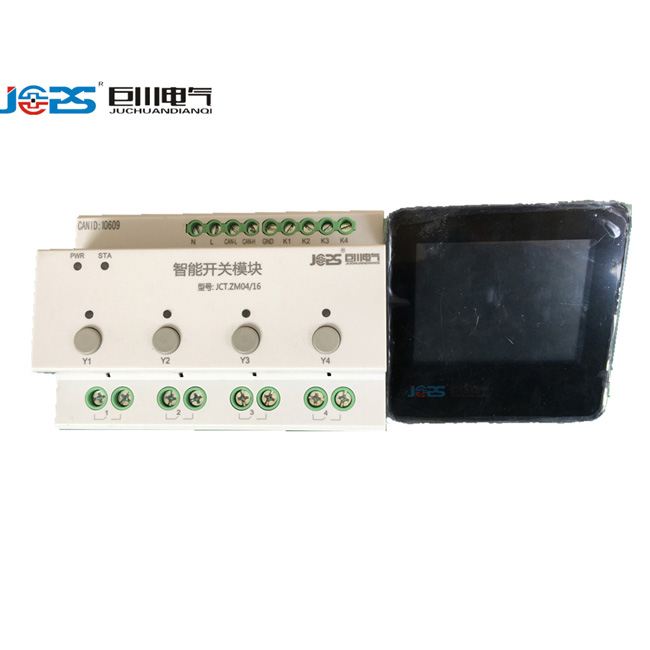

  LCZ-K0416開關驅動模塊 智能照明控制模塊采用優質阻燃外殼，防火。系統工作更穩定，顯著延長使用壽命。
 多彩觸控面板采用電容式觸摸技術，可DIY隨心更換界面簽，可隨心定義各功能鍵。
 總線網絡主機模塊具有自修復功能，可以自動修復網絡故障，確保系統正常工作。
  “傻瓜”維護技術，我司產品如出現故障，只需要更換故障模塊，按配置ID按鈕就可直接下載程序，無需人工編程。

智能控制器外形尺寸

智能照明控制模塊保護
     1）完善的防雷、過壓、過熱保護。
     2）三相獨立過載保護，報警提示。
     3）故障報警自動旁路功能，并能將故障信號上傳。
     4）斷電數據保護，在斷電時所設定的參數不丟失且時鐘仍然可以正常運行。
 界面
     1）菜單式參數設定，層次分明,完善的幫助及故障提示。
     2）四個按鍵實現全部參數的設定，操作簡單，使用方便。
     3）運行時可顯示三相輸出電壓及電流。
     4）選擇光控方式時，實時顯示當前光照刻度。
 通訊
     1）RS-485接口，能實現與上位機之間的信息傳輸?？赏ㄟ^上位機設定、修改參數，并能遠程監控系統。
     2）標準Modbus通訊協議（其他協議需另定制）。
     3）通訊速率：9600bps。

LCZ-K0416開關驅動模塊 智能照明控制模塊樓宇方案設計說明：

公共通道、大廳、電梯：
    公共通道、大廳、樓梯采用超級交換機的時鐘管理器定時控制燈光開關。
早上：開門前屬于理貨清掃時間，開啟30%燈光開啟；
午間：自然光線比較充足，人流量開始逐步增加，可以開啟50%燈光；
下午：天色開始變暗，人流量增加，開啟80%燈光；
晚間：營業高峰期，燈光全部開啟；
全關：停止營業，燈光全關。
l 其它時間如節假日、商場周年慶、其它銷售旺季，管理人員可以強制打開相應燈光。
l 與消防應急照明聯動，在出現消防報警時，可實現公共區域燈光強切或強點功能，啟動應急消防照明控制。
l 應急照明智能控制。應急照明燈具可以融入智能控制系統，可以通過糊了智能照明系統來對應急照明燈具進行統一場景控制。
2、辦公區域：
⑴、辦公室控制方案1——采用6鍵智能觸控開關
l 辦公室現場控制燈光、電動窗簾、空調風機盤管；
l 在定時上下班的區域采用定時的方式控制燈光。
l 在工作時間相對靈活的辦公區域采用人體感應控制，做到無人關燈。
l 光線感應控制電動窗簾，可以在夏天光照強烈時擋光線，防止室內溫度過高，節省能耗。
⑵、 辦公室控制方案2——無開關控制
u 由于會議、出差、午餐、加班等原因，各工作區域處于使用狀態不超過60%。由遍布天花板上的感應器進行分區控制，無需現場開關控制，全自動化控制。
u 有人工作時自動開燈，無人時自動關燈。
3、衛生間：
Ø 所有衛生間內照明、排風扇全由感應器自動控制。
Ø 有人使用時，自動開燈，無人使用時自動關燈、關排風扇。
