巨川電氣--路燈控制柜接線圖   來源：m.cc10085.com

   巨川電氣基于短信控制器的城市景觀燈/路燈/樓體自動化控制系統：隨著城市基礎設施建設規模的不斷擴大，原有的人工操作方式對城市路燈、景觀照明、樓體亮化設施的控制顯得捉襟見肘。利用GSM網絡的覆蓋通訊優勢，在每個控制點配置一個GSM無線短信控制器，即可實現路燈、景觀燈、樓體亮化的模塊化、數字化控制。管理人員只需要要控制室，通過手機或監控軟件即可以控制和管理整個城市的景觀燈、路燈。

功能優點：

1、用戶通過手機短信更改設置控制器參數及狀態。輕松實現便捷、高效的無人化管理。

2、用戶通過手機短信、手機拔號發出查詢指令，短信報警控制器根據查詢指令返回終端設備狀態。如取測量值、狀態值等

3、無人值守現場，終端設備一旦有異常情況，將通過短信報警控制器發出報警短信或語音提示至用戶手機、指定的服務器上，實現設備斷電、故障報警等。

路燈控制柜接線圖：

   本工程為立交工程路燈照明設計項目，立交形式為"喇叭型"立交，立交設計范圍內主線長780m，總路幅寬度為44m。設計道路照明安裝1臺160KVA的箱式變電站，箱變電源由附近城區供電網絡引入，低壓電源為380/220V。圖紙內容包括：主要材料表、路燈設計說明、工程區位圖、道路照明標準橫斷面圖、路燈平面圖、箱變配電系統圖、路燈控制原理圖、大樣圖。圖紙張數：21張。圖紙類型：DWG。

圖紙展示：

立交工程照明平面圖

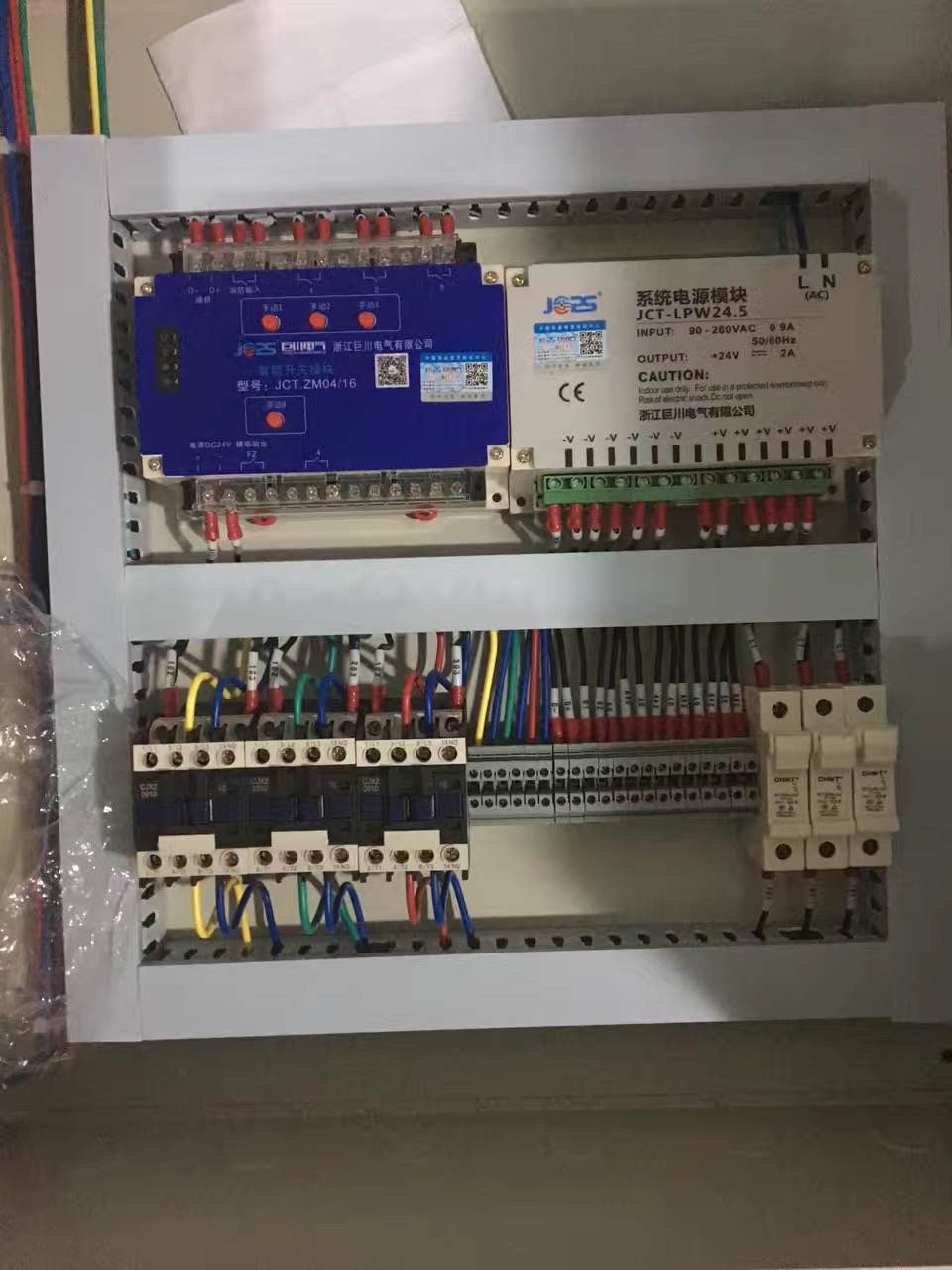

智能路燈控制系統工作原理

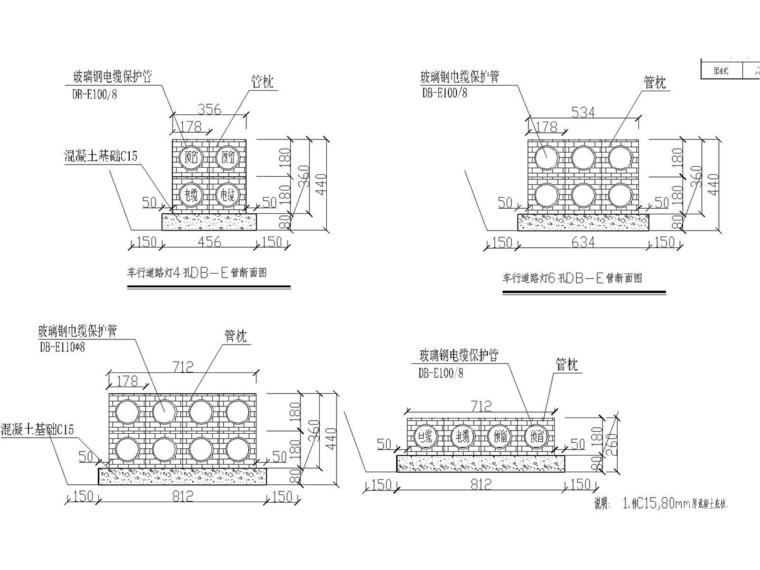

路燈斷面圖

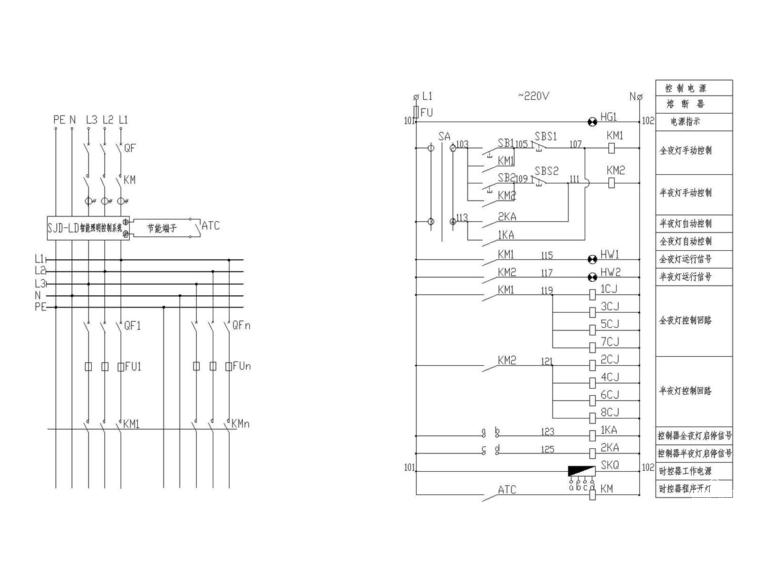

路燈控制原理圖

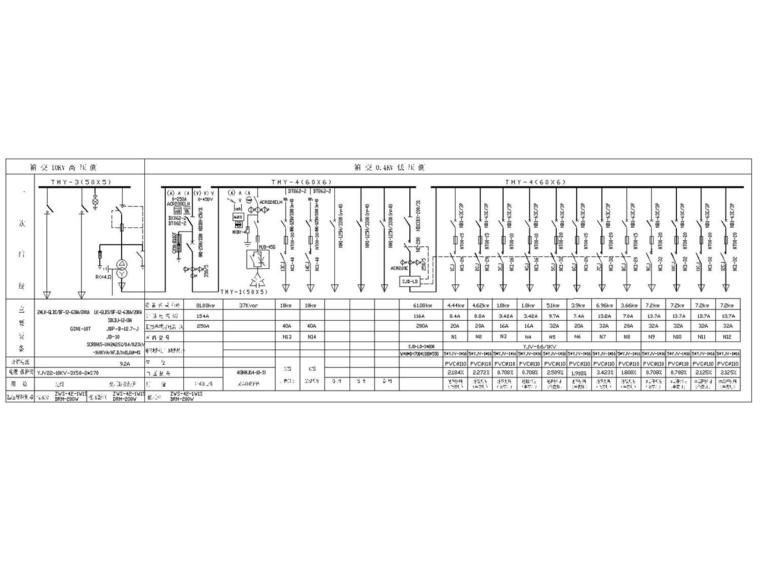

配電系統圖

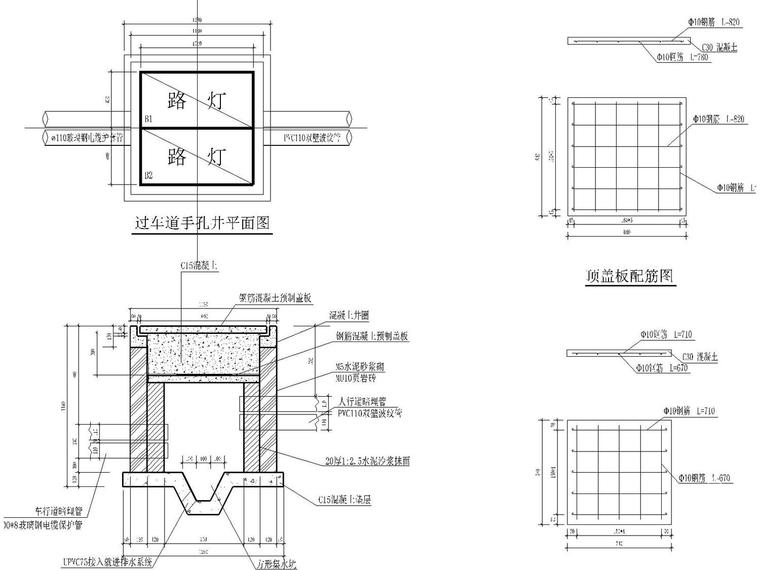

手井剖面圖
