巨川電氣教你串口轉CAN模塊接口定義解釋    來源：m.cc10085.com

 串口轉CAN模塊即232轉CAN模塊和485轉CAN模塊，是為了將使用串行總線的設備(包括232總線和485總線)連接至CAN總線通信，上一篇我們介紹了串口轉CAN模塊的三種轉換模式，這次我們來說一下串口轉CAN模塊的接口定義。

       串口轉CAN模塊一端是open端子接口形式，另一端是典型db9接口形式，其中open端子接口包含了CAN總線接線端和485總線的接線端，采用open端子接口可以很方便的利于工業現場調試連接，而db9接口為232總線接線端，使用該db9接口，可以更快的和232總線連接然后通過串口轉CAN模塊進行轉換。open端子接口按照順序，第一個是Vin+，代表的是電源輸入正，第二個是Vin-，代表直流輸入負，第三個是CFG，是配置模式的開關，第四個是GND線，代表低線，第五個和第六個分別是485總線的正、負，第七個和第八個是CAN終端電阻1和2，最后兩個就是CAN低和CAN高，即CAN_L和CAN_H。具體見下圖。

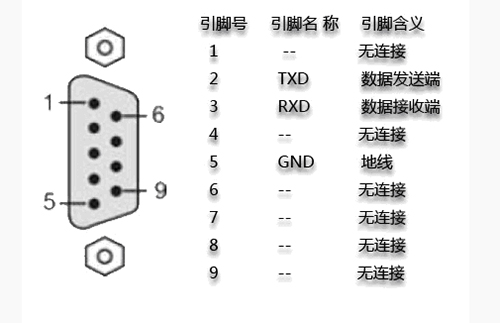

       232端的db9接口定義就比較簡單了，因為db9端只是232接口所以引腳1、4、6、7、8、9沒有實際意義，不進行連接和數據傳輸，剩余的2和3分別是TXD和RXD，代表數據的發送端和接收端，5是GND代表的地線。具體意義可以參見下圖。

      以上就是串口轉CAN模塊的所有接口的定義，市場上可能同名的模塊有很多，但是接口定義可能有所區別，本接口定義僅適用于沈陽廣成科技的串口轉CAN模塊。
