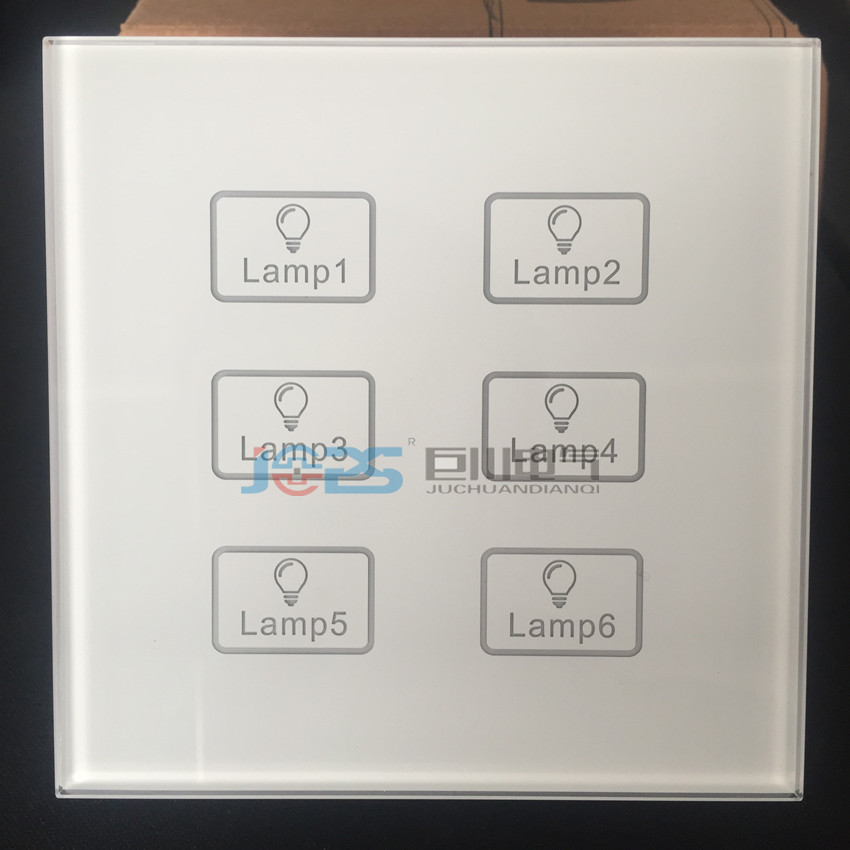

SP/50-6.T可編程場景控制面板使用說明

     采用標準86底盒安裝，支持無縫聯接，可以搭配多種材質及顏色的面板，提供4/6鍵，每個按鍵帶1路LED指示燈，復位式輕觸開關，結構成熟，性能穩定;智能面板提供兩路IO輸入可外接傳感器。面板有水珠的情況下，仍能準確識別觸摸操作。廣泛應用于照明回路控制現場，用于對燈光、空調、窗簾等進行開關、調節及場景控制等。內置可換保險，抗浪涌電流沖擊及雷擊保護，面板背光指示，方便夜間辨識，標準化圖案清晰易懂。配合巨川電氣智能照明模塊、調光模塊。

技術參數：
輸入電壓：DC15-30V
安裝方式：嵌入式標準86*86mm安裝
外形尺寸：86*86*30
面板材質：鋅合金玻璃

 SP/50-6.T功能特點：
1. 4/6鍵電容式觸摸
2. 防水性能好，誤觸發率低
3. 按鍵可配置成四種狀態：短按開/關，長按開/關
4. 預置6場景，可控64個區域，每區控制256回路
5. 每個按鍵分別有背光指示燈
6. 用戶可以直接在面板上進行手動設置
7. 具備面板鎖定和解鎖功能
8. 采用CAN總線方式通訊
9.可配合智能開關模塊、調光模塊等模塊

SP/50-6.T常見問題解決方法：
1.按鍵沒有燈光顯示
  檢查線路，電源正負是否接對，檢查供電電源是否功率不夠，正常工作電壓12V/24V，功率<10W。
2.按鍵觸摸不靈敏
  原因觸摸板安裝的時候沒有跟導光板充分接觸，導致觸摸不良。
  情況1：固定底殼時，兩個螺絲不能高于底殼平面，否則頂住觸摸板，觸摸不了。
  情況2：安裝底殼時，墻身不平整，導致觸摸板不能與底殼完全結合，把墻身刷平整再安裝。
  情況3：把整塊導光PCB板往外掀一點高度，安裝觸摸板后就能充分接觸導光板。
