當購買智能照明模塊系列產品或考慮采購前，不少客戶都會擔心安裝調試相關問題，畢竟智能照明產品相對普通電子電氣產品更加陌生，照明模塊系列廣泛，功能各不相同，安裝場所也不同，造成更多客戶對智能照明模塊系列產品安裝的抵觸心理。今天巨川電氣小編為您整理了智能照明模塊系列產品安裝技巧，希望能解決您的問題。

一、智能照明模塊，控制器安裝
   實際單一的照明模塊的安裝是很簡單的，拿到產品前，請先看產品說明書、隨貨清單、安裝編號說明。模塊安裝只需安說明書中的接線圖接線。針對帶有面板，人體感應器或7寸面板的安裝，應該先將模塊ID（產品左上角）及面板對應起來（看編號說明）把說明整清楚了，安裝很簡單，模塊附的小配件，如光感探頭，電阻等不要丟棄哦。

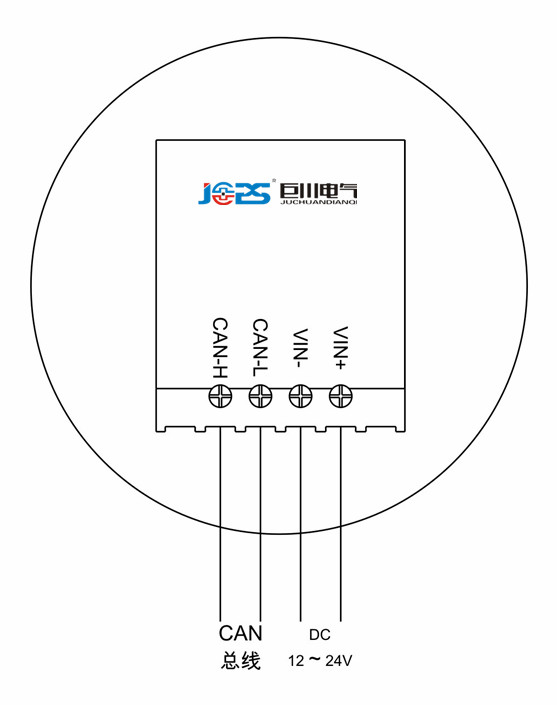

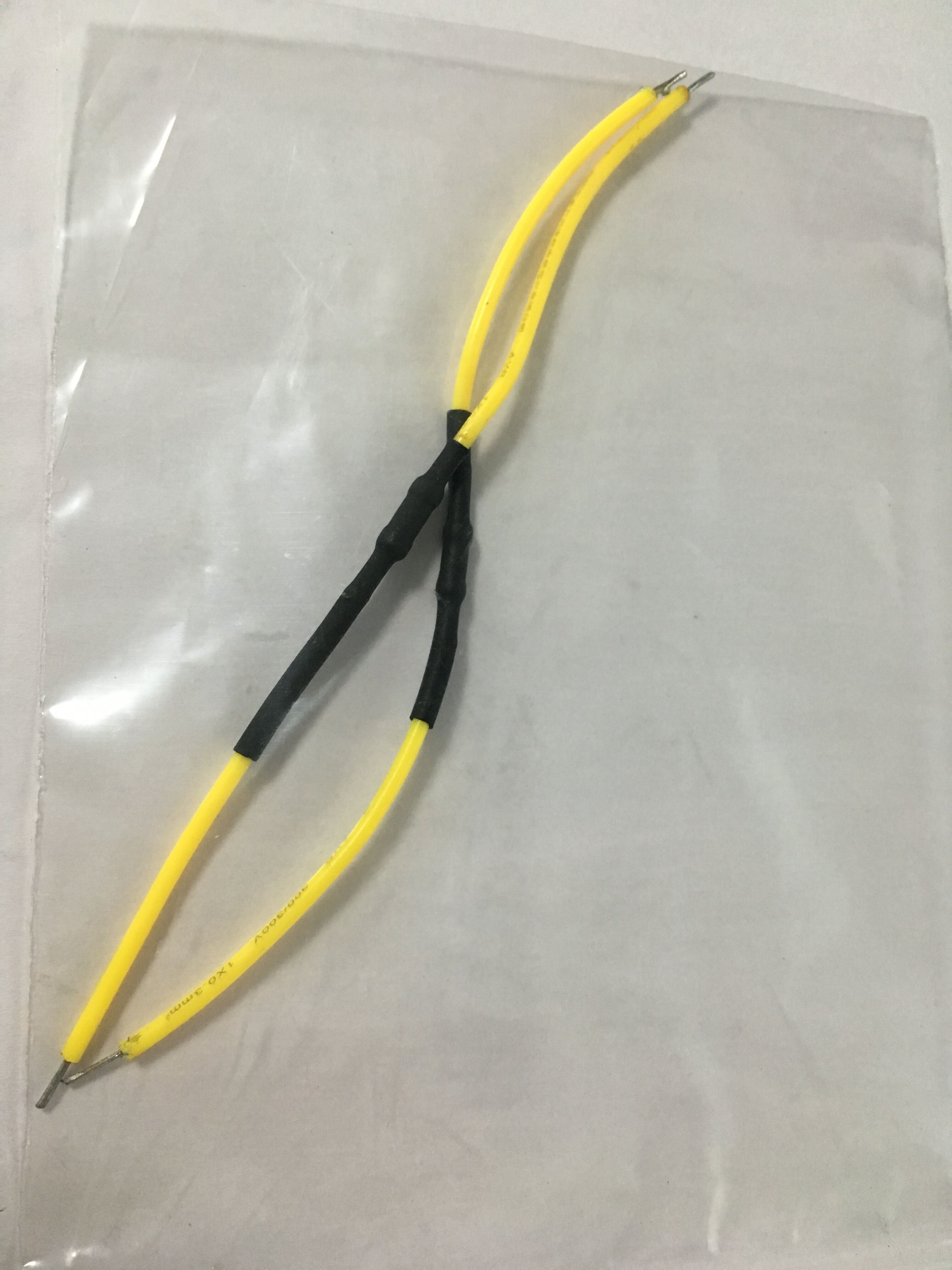

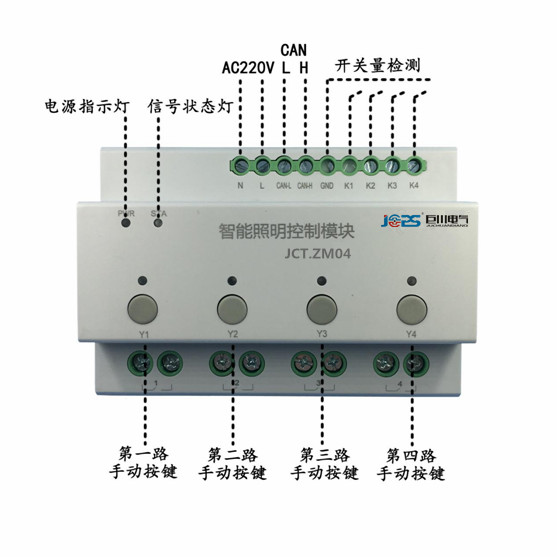

   模塊接線圖電阻

  智能照明模塊主要是由微處理器、輸入與輸出模塊、自檢軟件、基礎軟件及內置的后備電池組成，其安裝的施工技術要求較高。注意嚴格遵循施工設計圖紙的位置安裝，通常為通風良好、光線充足以及便于檢修的位置 ；另外，為了減少管線的布置和敷設、便于采樣收集各種數據資料，需要在監控設備集中的場所進行分散的配置 ；還可以將其安置于電控箱或電控柜內，但應注意分開強弱電系統，以保障整個建筑電氣自動化系統的安全 。模塊應盡量平正、牢固地安裝，注意垂直度與水平傾斜度的允許偏差均為3mm 左右 ；若系統是Ⅱ類系統，模塊應該由就地鄰近動力盤專路供給電源。如若模塊配置有CPU，必須要有備用電池組，便于在停電時的不間斷供電，防止出現問題。

二、輸入模塊的安裝
輸入模塊應當安裝在有利于其功能發揮的地方、便于日后調試和維護的地方。不同類型的傳感器安裝的具體位置的選定應該結合產品設計要求與現場建筑物內的實際情況。例如，人體傳感器、光感探頭。

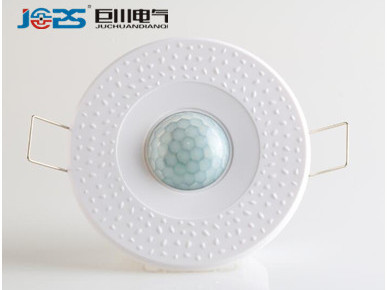

   人體感應模塊

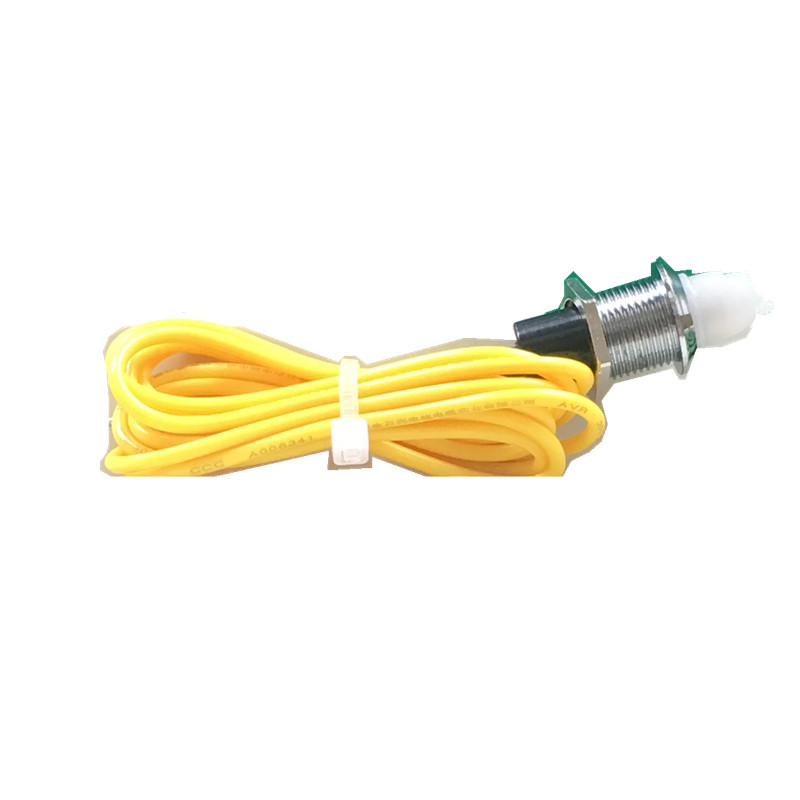

   光感探頭

三、遠程處理機的安裝
建筑電氣自動化系統可以說是對建筑物內各機組進行大量監控。系統與各處理單元 RPU 之間的通信是透明的，在一條線路安裝不同的處理單元 RPU 就可以完成一個完整的控制系統。所以可以將各處理單元 RPU 安裝在機房內及其附近場所，再將空調機組控制系統中余留的輸入及輸出接口與周圍的照明控制、水位信號、水流量計等進行連接，實現對整個空調機組的全面、準確的遠程監控。另外，注意余留25% 左右的處理單元 RPU 接口，以便于后期對系統的維護和發展。

四、管線敷設技術
管線敷設的原則 ：在分線盒處，使用金屬隔板進行隔開交叉的不同電壓回路 ；在同一線槽內，強電回路應該及時切斷施工電源 ；在管線敷設完成后，需檢查和處理管路敷設前的準備。同時，注意某些線路，如通信線路、傳感器線路、濕度傳感器線路等，必須配置專門的線路導線。
這些線路通常是由制造商供給專門的線路導線，或者應用屏蔽線 ；注意分管、分槽布置和敷設電源線、控制電纜及信號電纜 ；另應該將設備的一些工作接地處連接在別的弱電工程公用的接地干線上，這些電子設備主要包括數據顯示通道、網關、網絡控制器、計算機等。除此之外，在建筑物中還安裝有大量屬于不同系統的電子設備，而且它們的工作頻率、功能及抗干擾能力均不同，一定要按照規范要求對其進行接地。

  基礎的智能照明模塊系列產品安裝技巧匯總，就為您介紹這幾方面，更多問題歡迎反饋。
